При проектировании и монтаже систем видеосвязи важно правильно организовать распределение аудио- и видеосигналов, учитывая особенности применяемого оборудования и конкретные задачи проекта.
При использовании конференц-систем совместно с системами видеосвязи возникает необходимость правильного объединения нескольких типов аудиосигналов:
- Входящие и исходящие аудиосигналы видеоконференцсвязи.
- Звук от микрофонов конференц-системы.
- Сигнал от радиомикрофонов (если используются выступления с мест).
Наиболее часто встречаются следующие варианты организации коммутации аудиосигналов:
Варианты коммутации аудиосигналов (классические подходы):
- Классический вариант с использованием микшерного пульта или аудиоматрицы. Наиболее традиционный подход предполагает объединение аудиосигналов с помощью профессионального микшерного пульта или аудиоматрицы.
- При таком решении реализуется следующая схема коммутации:
- Выходной аудиосигнал конференц-системы направляется на вход микшерного пульта (матрицы).
- К микшеру подводится дополнительный аудиосигнал от радиомикрофонов (если они используются).

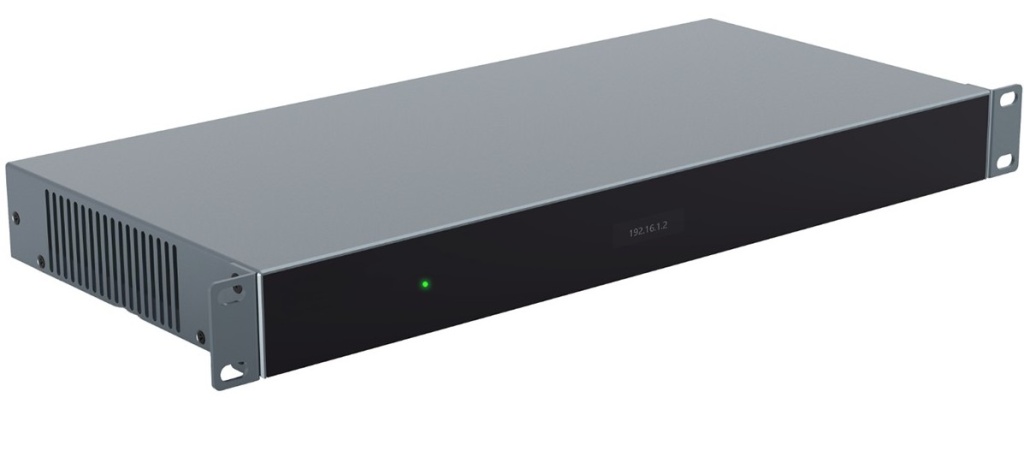

- Суммарный микшированный сигнал поступает на аудиовход аппаратного терминала ВКС.
- Входящий аудиосигнал от удалённой стороны видеосвязи подается обратно на микшерный пульт, откуда распределяется на акустические системы зала и, при необходимости, возвращается в конференц-систему.
Недостатки классического подхода:
- Необходимость привлечения квалифицированных специалистов-операторов.
- Повышенные капитальные расходы на дорогостоящее оборудование (микшеры, аудиоматрицы).

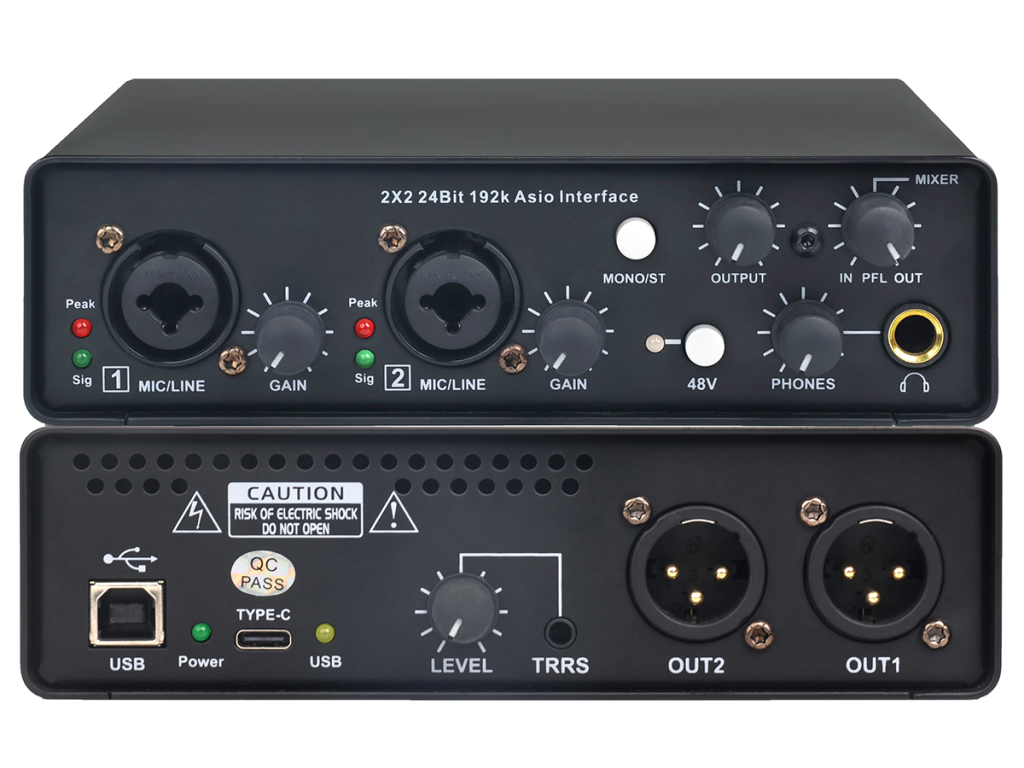

Бюджетное решение с использованием профессиональной звуковой карты PAVRUS PA-M22
При реализации малобюджетных проектов рекомендуем обратить внимание на альтернативное решение — использование профессиональной звуковой карты PAVRUS PA-M22. Данная карта обладает следующими преимуществами:
- Наличие 2 комбинированных входов Mic/Line, позволяющих одновременно подключать микрофоны конференц-системы и радиомикрофоны.
- Наличие 2 отдельных выходов, позволяющих отдельно направить смешанный аудиосигнал на терминал ВКС и на акустику зала.
- Наличие разъемов USB и Type-C, обеспечивающих простую и удобную интеграцию с любыми современными устройствами.
- Качественные компоненты и низкий уровень собственных шумов и помех, характерных для дешёвых компьютерных звуковых плат.

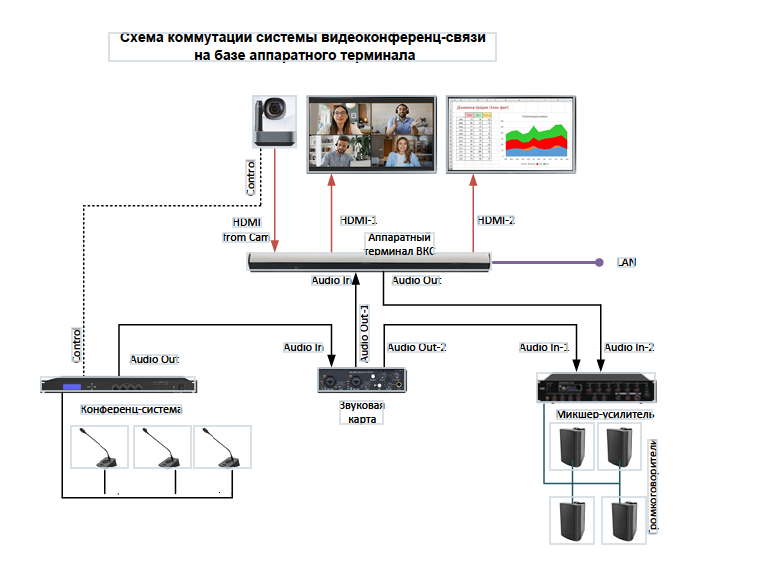

Организация коммутации с картой PAVRUS PA-M22 выглядит следующим образом:
- Все микрофонные сигналы (конференц-системы и радиомикрофонов) поступают на соответствующие входы карты.
- Смешанный аудиосигнал с карты отправляется на аудиовход аппаратного терминала ВКС.
- Входящий аудиосигнал от удалённой стороны видеосвязи поступает на второй выход карты и направляется на акустические системы зала.
Такое решение позволяет отказаться от дорогостоящих микшеров и матриц, снизить сложность инсталляционного проекта и уменьшить зависимость от человеческого фактора (оператора).

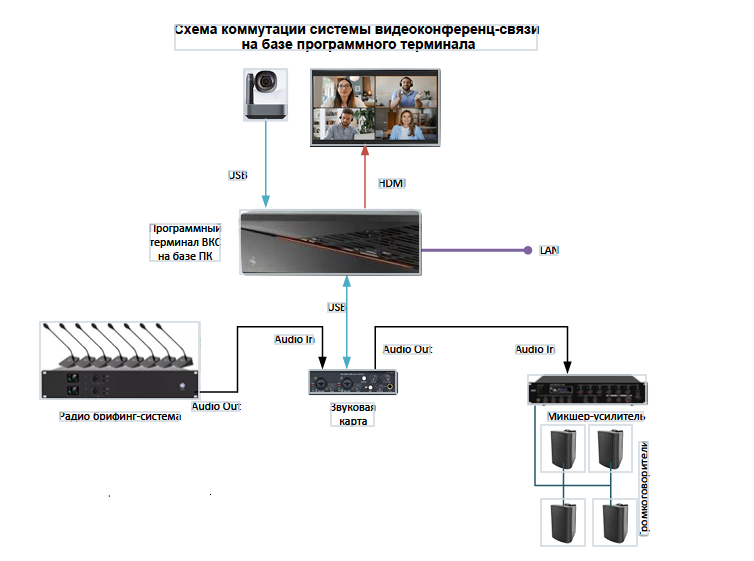

Коммутация аудиосигналов при использовании программных терминалов ВКС на базе ПК
При применении программных терминалов ВКС (на базе ПК или Android-приставок) рекомендуется следующий подход:
- Категорически недопустимо использовать встроенные звуковые платы десктопных компьютеров ввиду их низкого качества и подверженности внешним электромагнитным помехам.
- Рекомендуется использовать отдельную внешнюю профессиональную звуковую карту (например, PAVRUS PA-M22), подключаемую к свободному USB-порту компьютера.
- Камеру PTZ/EPTZ следует подключить к отдельному USB-порту компьютера.
- Внешняя звуковая карта принимает входящие аудиосигналы от конференц-системы и радиомикрофонов, осуществляет их микширование и отправляет итоговый сигнал на аудиовход программного клиента ВКС.
- Входящий аудиосигнал от удалённой стороны видеосвязи поступает на второй выход звуковой карты и направляется на акустические системы зала.
Такой подход обеспечивает высокое качество звука, простоту монтажа и эксплуатации, а также значительную экономию бюджета проекта.
Правильная организация коммутации аудиосигналов в системах видеосвязи — залог успешной и комфортной работы участников видеоконференций. При выборе схемы коммутации целесообразно руководствоваться следующими рекомендациями:
- По возможности избегать использования встроенных звуковых карт компьютеров.
- Применять профессиональные внешние звуковые карты (например, PAVRUS PA-M22), обеспечивающие высокое качество звука и гибкость коммутации.
- Грамотно планировать схему коммутации, заранее определяя перечень задействованных источников и приёмников аудиосигналов.
Подобный подход позволит достичь оптимальной эффективности, высокого качества звука и существенной экономии затрат на оборудование и обслуживание системы видеосвязи.
