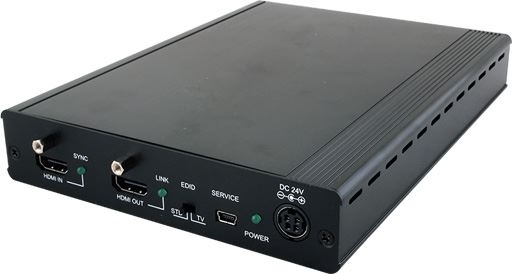

Cypress CHDBT-1H3CPL передатчик-распределитель 1:3 сигналов HDMI разрешением до 4K2K/60 (YUV 4:2:0) преобразует сигналы интерфейсов HDMI и ИК в пригодные для передачи по кабелю витой пары CAT5e/6/7 (три выхода), а также выводит AV-сигнал на проходной выход HDMI. Поддерживаются разрешения до 1080p Full HD и 4K2K, 3D-контент и многоканальный цифровой звук. Позволяет увеличить расстояние передачи до 60 м. Реализована технология HDBaseT.
Технические характеристики
| Входы |
1 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы |
3 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – проходной: HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты | 1 – USB (сервисный), тип mini-B (розетка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K/60 |
| Максимальная длина кабеля HDMI | 10 м — 1080p (8, 12 бит) |
| Удлинение по витой паре | до 60 м |
| Несущая частота ИК-сигналов | 30–50 кГц |
|
Защита от электро- статических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Индикация | питание, связь |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 24 В, 2,7 А |
| Потребляемая мощность | 33 Вт |
| Габаритные размеры (ШxГxВ) | 145 x 199 x 30 мм |
| Масса | 0,592 кг |
