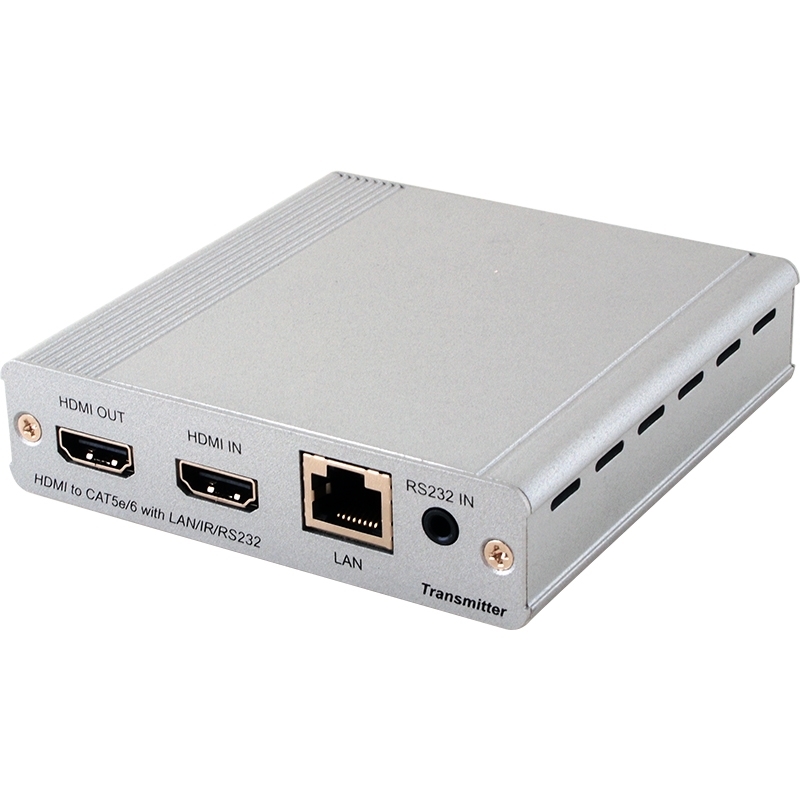

Cypress CHDBT-1H1CE передатчик сигналов HDMI, сигналов управления RS-232 и двунаправленного ИК-управления по витой паре, позволяющий передавать высококачественный видео- и аудио сигнал по одному кабелю витой пары CAT5е, 6 и 7 на расстояние до 100 м. Поддерживает передачу сигналов в форматах высокой четкости разрешением до 1080p и 4Kх2K со встроенным звуком формата 7.1. Поддерживается PoC (Power over Cable) и HDBaseT.
Технические характеристики
| Входы |
1 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы |
1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – проходной: HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты |
1 – Ethernet, разъем RJ45 (розетка) 1 – RS-232, разъем miniJack 3,5 мм (розетка) 1 – USB (сервисный), тип mini-B (розетка) |
| Максимальное разрешение | 4K/30 |
| Максимальная длина кабеля HDMI |
10 м — 1080p (8, 12 бит), 5 м — 4K2K на входе 15 м — 1080p (8 бит), 10 м — 1080p (12 бит), 4K2K на выходе |
| Удлинение по витой паре | до 100 м |
| Несущая частота ИК-сигналов | 30–50 кГц |
|
Защита от электро- статических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Материал корпуса | металл |
| Цвет корпуса | серебристый |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 24 В, 1,25 А |
| Потребляемая мощность | 18,7 Вт |
| Габаритные размеры (ШxГxВ) | 102 x 109 x 30 мм |
| Масса | 0,252 кг |
