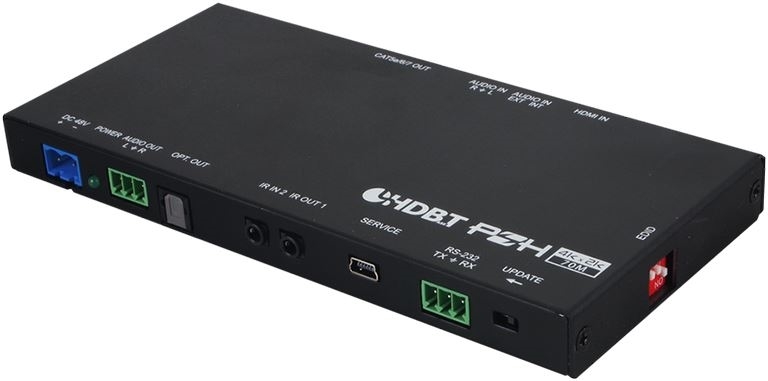

Cypress CH-1529TXPL передатчик сигналов HDMI 2.0 4K2K/60 (3840x2160/60, 3D) с HDCP 1.4, 2.2, EDID и CEC, двунаправленного ИК и RS-232 (терм. блок) в витую пару HDBaseT. Поддерживает технологию обратного аудиоканала (через TOSLINK). Поддерживает сигналы 1080p с 3D и Deep Color до 12 бит. Расстояние передачи сигнала 1080p – 60 м (4K2K – 35 м) по витой паре категории 5e/6/7. Управление EDID-данными, конфигурация через специальное ПО. Передает питание PoH (Power over HDBaseT) 48 В к приемнику.
Технические характеристики
| Входы |
1 – HDMI, тип А (розетка) 1 – аудиостерео, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы |
1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK 1 – аудиостерео, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты |
1 – RS-232, клеммный блок 1 – USB (сервисный), тип mini-B (розетка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K/60 |
| Удлинение по витой паре | до 60 м |
| Максимальная длина кабеля HDMI |
10 м — 1080p (8, 12 бит) 5 м — 4K2K |
|
Скорость передачи данных последовательного интерфейса |
до 115200 бит/с |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Управление |
переключатели на корпусе: выбор источника аудио, обновление прошивки, DIP-переключатели для выбора EDID-блока |
| Индикация | питание |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 48 В, 0.83 А (PsE) |
| Потребляемая мощность | 19,5 Вт |
| Габаритные размеры (ШxГxВ) | 183 x 78 x 16 мм |
| Масса | 0,34 кг |
