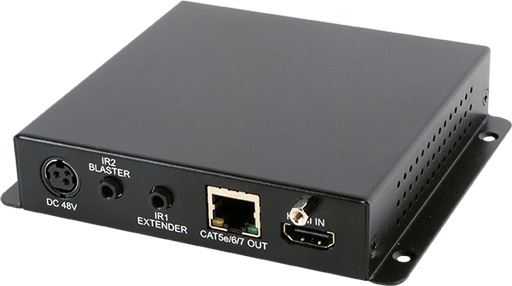

Cypress CH-1527TXPL передатчик сигналов HDMI разрешением до 4Kх2K/60 (YUV 4:2:0) с 3D, двунаправленных сигналов ИК и RS-232 по кабелю витой пары. Получает сигналы перечисленных интерфейсов, преобразует их в формат для передачи по витой паре CAT5e/6/7 и передает совместимому приемнику.
Расстояние передачи – до 60 м. Поддержка HDBaseT 4Play. Передатчик обеспечивает подачу питания 48 В приемнику по кабелю витой пары (PoC, Power over Cable).
Технические характеристики
| Входы |
1 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы |
1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Порты | 1 – RS-232, разъем D-Sub DE9 (розетка) |
| Полоса пропускания | 340 МГц |
| Пропускная способность | 10,2 Гбит/с (3,4 Гбит/с на канал) |
| Максимальное разрешение | 4K/60 |
| Удлинение по витой паре | до 60 м |
| Максимальная длина кабеля HDMI |
10 м — 1080p (8, 12 бит) 5 м — 4K2K |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Индикация | питание, связь |
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 48 В, 0.83 А (PsE) |
| Потребляемая мощность | 15 Вт макс. |
| Габаритные размеры (ШxГxВ) | 108 x 116 x 25 мм |
| Масса | 0,37 кг |
