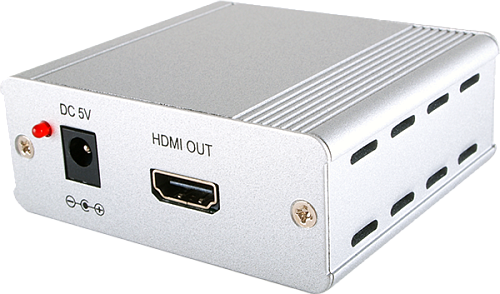

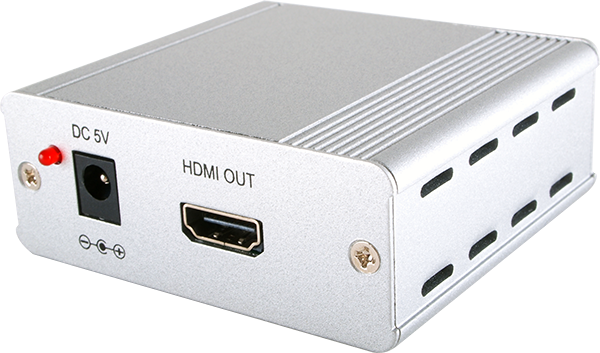

Cypress CH-1106RXN приемник сигналов HDMI, CEC, инфракрасного управления из двух витых пар, один кабель используется для передачи потоков аудио и видео, второй – для сигналов CEC, DDC и ИК. Выполняет компенсацию АЧХ и восстанавливает сигнал, после чего выдает на соответствующие выходы. Дистанция приема по кабелю витой пары CAT5e или 6 – до 45 м. Соответствует требованиям HDCP.
Технические характеристики
| Входы |
1 – витая пара: видео + DDC, разъемы 2xRJ45 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы | 1 – HDMI, тип A (розетка) |
| Максимальное разрешение | 1080p |
| Максимальная длина кабеля HDMI | 10 м — 1080p (8 бит) |
| Удлинение по витой паре | до 45 м |
| Несущая частота ИК-сигналов | 30–50 кГц |
| Защита от электростатических разрядов |
±8 кВ (воздушный разряд), ±4 кВ (контактный разряд) |
| Индикация | питание |
| Питание | 5 В, 1 А |
| Потребляемая мощность | 3,2 Вт |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Материал корпуса | металл |
| Цвет корпуса | серебристый |
| Габаритные размеры (ШxГxВ) | 78,5 x 72 x 30 мм |
| Масса | 0,14 кг |
